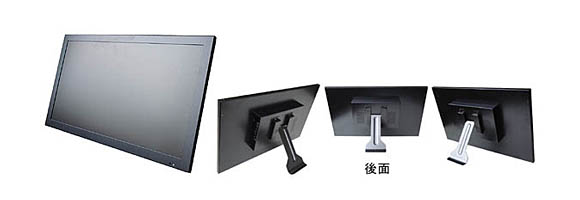

ＮＭ－ＬＣＤＷ２１５ＡＨＴＶ

２１．５インチ液晶ワイドビデオモニタ
CVBS(NTSC)／HD-AHD／HD-TVI／HDMI／VGA対応

販売終了

仕　　　　　様
ＮＭ－ＬＣＤＷ２１５ＡＨＴＶ仕様書
ＬＣＤパネル	２１．５インチ　ＴＦＴ　ＬＣＤ
解像度	１９２０×１０８０ドット
画面表示部寸法	４７５×２６８ｍｍ
明るさ	２５０ｃｄ／㎡
コントラスト	１０００：１
表示色	１６．７Ｍ
バックライト	ＬＥＤ　２０，０００時間
目測視野角	Ｒ／Ｌ：８０°　Ｕ／Ｄ：８０°
ＨＤＭＩ入力	ＨＤＭＩコネクタ　　＊１
パソコン入力型式	アナログＲＧＢ　ＨＤＭＩ
パソコン入力コネクタ	ＶＧＡ　Ｄ－Ｓｕｂ１５Ｐ　ＨＤＭＩ（ＨＤＭＩ規格準拠）
CVBS(NTSC) 映像入力規格	１．０Ｖｐ／ｐ　ＶＢＳ　７５Ω　自動終端
CVBS(NTSC) 入力コネクタ	１入力　ＢＮＣ　入力
CVBS(NTSC) 出力コネクタ	１出力　ＢＮＣ　出力
ＨＤ－ＡＨＤ／ＨＤ－ＴＶＩ入力	１入力　ＢＮＣ　入力
ＨＤ－ＡＨＤ／ＨＤ－ＴＶＩ出力	1出力　ＢＮＣ　出力
ＶＧＡ入力時音声入力コネクタ	ミニジャック　３．５ｍｍ　ステレオ　Ｌ／Ｒ　入力（ＶＧＡ入力時動作）
映像入力時音声入力コネクタ	ミニジャック　３．５ｍｍ　ステレオ　Ｌ／Ｒ　入力（ＮＴＳＣ／ＨＤ－ＡＨＤ／ＨＤ－ＴＶＩ　入力時動作）
音声入力レベル	－１０ｄＢ～－２０ｄＢ
モニタスピーカ	スピーカ内蔵ステレオ（約１Ｗ）
電源	ＤＣ１２Ｖ　３Ａ
消費電力	２０Ｗ
使用環境条件	０℃～＋４０℃（結露なきこと）
取付規格	ＶＥＳＡ規格（１００ｍｍ×１００ｍｍ）（７５ｍｍ×７５ｍｍ）
本体外形寸法	５２３（Ｗ）×３１９（Ｈ）×６６（Ｄ）ｍｍ
重量	４．８Ｋｇ（内　スタンド　４００ｇ）
付属品	ＡＣアダプタ　　ＶＧＡケーブル

＊１接続される機器によっては、表示されない場合がありますので
ＨＤＭＩをご使用の際はご相談ください。

※モニタ取付金具などのマウントはＶＥＳＡ規格に対応しています。
７５ｍｍ（自立スタンド取付時）１００ｍｍ（自立スタンド取り外し時）

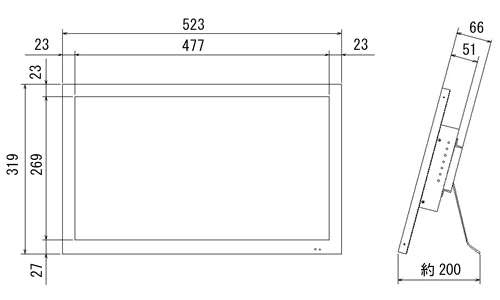

外形寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
