液晶ワイドモニター｜ＨＤＭＩモニター｜８インチ

液晶モニター&HDMIワイドモニター&モニターカバー（ステンレス）はミクロ電子システムに「販売中」各サイズ取り揃えています。

液晶ワイドビデオモニタ

　7インチ

NM-LCDWB70M
7インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABWB70-20
20度のステンレスカバー

　10.1インチ

NM-LCDW101S
10.1インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABW101-20
20度のステンレスカバー

NM-LCDWB101M
10.1インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABWB101-20
20度のステンレスカバー

　15.6インチ

NM-LCDW156HME
15.6インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABW156-20
20度のステンレスカバー

　21.5インチ

NM-LCDW215HME
21.5インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバーは
受注生産になります。

マルチ入力ワイドモニタ

　10.1インチ

NM-LCDW101S-ATC
10.1インチ液晶マルチ入力
ワイドビデオモニタ

AHD・HD-TVI・HD-CVI・
CVBS(NTSC)対応
スルーアウト対応

専用ワイドモニタカバー
NM-CABW101ATC-20
20度のステンレスカバー

　15.6インチ

NM-LCDW156-ATC
15.6インチ液晶マルチ入力
ワイドビデオモニタ

AHD・HD-TVI・HD-CVI・
CVBS(NTSC)対応
スルーアウト対応

専用ワイドモニタカバー
NM-CABW156ATC-20
20度のステンレスカバー

　モニタ壁面埋込ボックス

NM-CAHW101A
NM-CAHW101ATC
NM-CAHW101L
モニタ壁面埋込ボックス
10インチ液晶ワイドビデオモニタ専用

使用するモニタにより品番が違います
形状は同じです

ＰＤＦファイルをご覧いただくにはＡｄｏｂｅ　Ｒｅａｄｅｒが必要となります。ダウンロードはこちらから（無料）

８インチ液晶ワイドモニタ
ＮＭ－ＬＣＤＷ８０ＰＣ
（ＰＣ対応型）

販売終了

・ＨＤＭＩモニタ
・ＨＤＭＩ規格準拠
・液晶８インチ（１０２４×６００ドット）
・パソコンモニタ
（アナログRGB対応：DVI-D：Full　HD）

仕　　　　　様
ＮＭ－ＬＣＤＷ８０ＰＣ仕様書
ＬＣＤパネル	８インチ　ＴＦＴ　ＬＣＤ
解像度	１０２４×６００ドット
画面表示部寸法	１７６．３６×９９．３６ｍｍ（１６：９）
明るさ	５００ｃｄ／㎡
コントラスト	７００：１
表示色	１６．２Ｍ
バックライト	ＬＥＤ　２０，０００時間
目測視野角	Ｒ／Ｌ：７５°　Ｕ：７０°　Ｄ：７５°
パソコン入力解像度	１０２４×６００　＊１
音声入力規格	ストレオ　－１０ｄＢ～－２０ｄＢ
パソコン入力型式	アナログＲＧＢ：ＤＶＩ－Ｄ：Ｆｕｌｌ　ＨＤ（ＨＤＭＩ規格準拠）
パソコン入力コネクタ	ＶＧＡ（Ｄ－Ｓｕｂ１５Ｐ）：ＤＶＩ－Ｄ：Ｆｕｌｌ　ＨＤ（ＨＤＭＩコネクタ）
音声ＰＣ入力	単極ミニジャック　入力
モニタスピーカ	スピーカ内蔵（約１Ｗ）
電源	ＤＣ１２Ｖ　５Ａ
消費電力	１０Ｗ
使用環境条件	－１０℃～＋４０℃（結露無き事）
本体外形寸法	２１８（Ｗ）×１３４（Ｈ）×４４（Ｄ）ｍｍ
重量	１．５Ｋｇ
付属品	ＡＣアダプタリモコンＶＧＡケーブル

＊１接続される機器によっては表示されないこともございます。あらかじめご了承ください。
※モニタ取付金具などのマウントはＶＥＳＡ規格に対応しています。　７５ｍｍ×７５ｍｍ

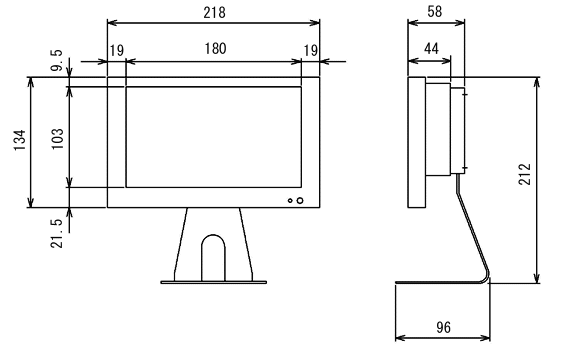

外形寸法図

外形写真

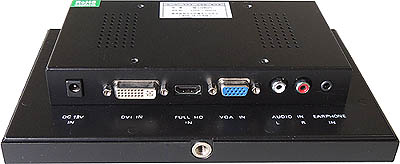

コネクタ部

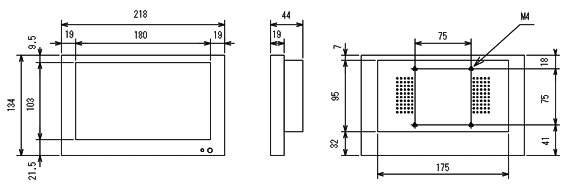

実測寸法図
実測寸法はモニタ個々により誤差±０．５ｍｍになります。ＮＭ－ＬＣＤＷ８０ＰＣ実測寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
