１チャンネル・同軸多重ユニットNM-PV301-HD1
１チャンネル・同軸多重ユニット
ＮＭ−ＰＶ３０１−ＨＤ１
ＰＤＦ版ＮＭ−ＰＶ３０１−ＨＤ１仕様書ＮＭ−ＰＶ３０１−ＨＤ１仕様書
仕　　　　　様
送信信号 １チャンネル
ＨＤビデオ伝送距離 ７２０ｐ／１０８０ｐ：４００ｍ（最大）
電力伝送距離 入力電圧　ＤＣ２４Ｖ
出力電圧　ＤＣ１２Ｖ　０．５Ａ／６Ｗ（約１００ｍまで）
出力電圧　ＤＣ１２Ｖ　０．３３Ａ／４Ｗ（約１００ｍ〜２００ｍまで）
出力電圧　ＤＣ１２Ｖ　０．２５Ａ／３Ｗ（約２００ｍ〜４００ｍまで）
ビデオ伝送 ＡＨＤ　ＨＤＣＶＩ　ＨＤＴＶＩ　ＣＶＢＳ　信号
伝送ケーブル 同軸ケーブル（ＲＧ−５９以上品質、５Ｃ−２Ｖ使用奨励）
インピーダンス ７５Ω
使用環境条件 ０°Ｃ〜＋５０°Ｃ（結露なきこと）
本体外形寸法 ８０（Ｗ）×２４（Ｈ）×３０（Ｄ）ｍｍ
電源 ＤＣ２４Ｖ　１Ａ
重量 約１３０ｇ
付属品 ＡＣアダプタ　ＤＣ２４Ｖ　１Ａ

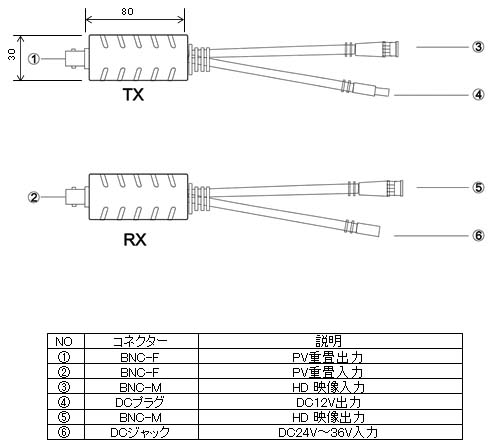

外形寸法図

１チャンネル・同軸多重ユニットNM-PV301-HD1　外形寸法図

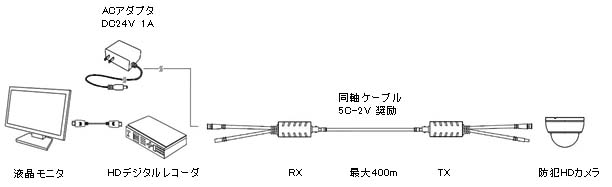

システム構成例

１チャンネル・同軸多重ユニットNM-PV301-HD1　システム構成例

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
