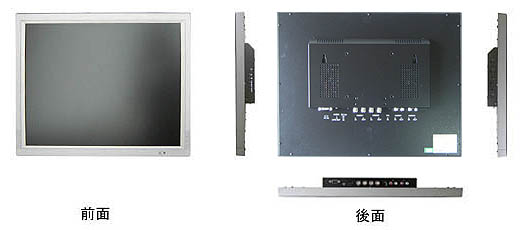

外観&コネクタ
クリックで大きく見ることができます。

液晶１７インチビデオモニタＮＭ－ＬＣＤ１７０Ａ
１７インチ
液晶ビデオモニタ
ＮＭ－ＬＣＤ１７０Ａ
（ビデオＰＣ対応型）
販売終了
後継機種はNM-LCD170HVEになります。		 NM-CAB170　専用モニタカバー(10度)NM-CAB170はこちらです。
NM-CAB170-25　専用モニタカバー(25度)NM-CAB170-25はこちらです。

特長
・液晶１７インチ（１２８０×１０２４ドット）４対３
・ビデオモニタ（ＣＶＢＳ（ＮＴＳＣ）対応）
・パソコンモニタ
（ＶＧＡ　ＳＶＧＡ　ＸＧＡ　ＵＸＧＡ　アナログＲＧＢ対応）
・明るさ　２５０ｃｄ／㎡
・自立スタンドを外し壁に掛けられます。

・壁面取付金具（カバー無し）
　　（モニタ傾斜角度　１０°、１５°、２０°）
　　ＮＭ－ＫＧ１０－Ａ
ＰＤＦ版ＮＭ－ＬＣＤ１７０Ａ仕様書ＮＭ－ＬＣＤ１７０Ａ仕様書
ＰＤＦ版ＮＭ－ＬＣＤ１７０Ａ取扱説明書ＮＭ－ＬＣＤ１７０Ａ取扱説明書
仕　　　　　様
ＬＣＤパネル １７インチ　ＴＦＴ　ＬＣＤ
解像度 １２８０×１０２４ドット
画面表示部寸法 ３３８×２７０ｍｍ（４：３）
明るさ ２５０ｃｄ／㎡
コントラスト １０００：１
表示色 １６．７Ｍ
バックライト ＬＥＤ　４０，０００時間
目測視野角 Ｒ／Ｌ：４０°　Ｕ：４０°／Ｄ：１５°
映像音声入力数 映像音声　３入力（内ＹＣ入力１）
映像入力型式 ＣＶＢＳ（ＮＴＳＣ）／ＰＡＬ　自動切換
映像入力規格 １．０Ｖｐ／ｐ　ＶＢＳ　７５Ω　自動終端
音声入力規格 モノラル　－２０～－３０ｄＢ
パソコン入力型式 ＶＧＡ　ＳＶＧＡ　ＸＧＡ　ＵＸＧＡ　アナログＲＧＢ
パソコン入力コネクタ ＶＧＡ　（Ｄ－Ｓｕｂ　１５Ｐ）
ビデオ映像ＹＣ入力型式 Ｙ：１．０Ｖｐ／ｐ　Ｃ：０．２８５Ｖｐ／ｐ
映像入力コネクタ ２入力　ＢＮＣ　入力
音声入力コネクタ ２入力　ＲＣＡ　入力
映像出力コネクタ ２入力　ＢＮＣ　出力
音声出力コネクタ ２入力　ＲＣＡ　出力
ＹＣ入力コネクタ ４ピン　ＤＩＮコネクタ
音声ライン出力 単極ミニジャック　－１０ｄＢ
モニタスピーカ スピーカ内蔵（約１Ｗ）
電源 ＤＣ１２Ｖ　５Ａ
消費電力 ３０Ｗ
使用環境条件 ０℃～＋４０℃（結露なきこと）
本体外形寸法 ３９１（Ｗ）×３２６（Ｈ）×７０（Ｄ）ｍｍ
重量 ３．８Ｋｇ
付属品 ＡＣアダプタ
リモコン
ＶＧＡケーブル　（Ｄ－Ｓｕｂ　１５Ｐ）

※モニタ取付金具などのマウントはＶＥＳＡ規格に対応しています。
７５ｍｍ（自立スタンド取付時）１００ｍｍ（自立スタンド取り外し時）

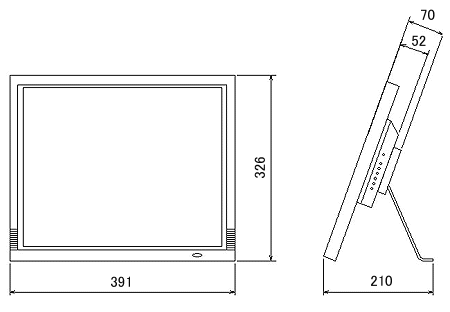

外形寸法図

ＮＭ－ＬＣＤ１７０Ａ外形寸法図

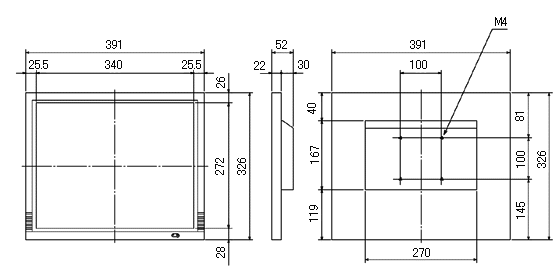

実測寸法図

NM-LCD170A 実測寸法図

実測寸法はモニタ個々により誤差±０．５ｍｍになります。
（自立スタンドは取り外してあります。）
ＰＤＦ版ＮＭ－ＬＣＤ１７０Ａ実測寸法図ＮＭ－ＬＣＤ１７０Ａ実測寸法図

外観写真

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
