アルテラ社ＡＬＴＥＲＡ　ＭＡＸⅡ　ＥＰＭ１２７０Ｔ１４４Ｃ５実装、「１２７０ＰＣＢ

液晶モニター&HDMIワイドモニター&モニターカバー（ステンレス）はミクロ電子システムに「販売中」各サイズ取り揃えています。

販売終了

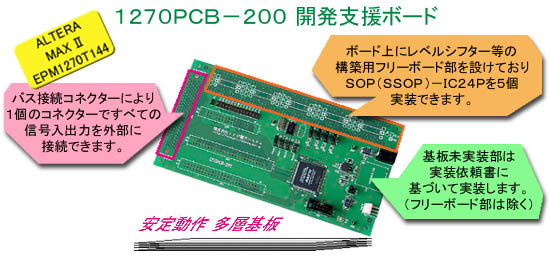

１２７０ＰＣＢ－２００開発支援ボードは、アルテラ社ＡＬＴＥＲＡ　ＭＡＸⅡ　ＥＰＭ１２７０Ｔ１４４Ｃ５を実装しその開発環境を支援します。アルテラ社（ＡＬＴＥＲ）のＣＰＬＤ・ＦＰＧＡ等を利用した商品開発を推進しており、特にＭＡＸⅡ開発の時間短縮・効率化のため自社開発したボードです。
	ＣＰＬＤの回路開発時の実装ミスやピンの入出力配線の煩雑さと動作安定化のため多層基板です。レベルシフター、リセット回路等が組み込めるようにフリーボード部を用意し、ＳＳＯＰ・ＳＯＰ等の実装のパターンと、入出力コネクタを２回路使用できます。バス用のコネクターでは１４４Ｐコネクタを使用して多目的に使用できます。電源部は３端子レギュレータまたはＤＣ／ＤＣコンバータの使用も可能な設計で、外部電源入力または内部電源を外部に供給できます。内部クロック発振回路は２ＣＨ搭載され、ジャンパーにて内部・外部切り替えも簡単な設計です。 ◆必要最小限の部品実装が可能です。 ◆外部機器からＶＣＣＩＯ・ＶＣＣＩＮＴ電源に供給できます。 ◆外部機器からクロックを供給できます。 ◆クロック発生器をパターン上２回路、内２０ＭＨｚ発生器を１回路標準装備しています。 ◆可変定電圧ＩＣにより１．８Ｖ、２．５Ｖ、３．３Ｖのいずれかの電圧をＶＣＣＩＮＴ・ＶＣＣＩＯに供給できます。 ◆３．３ＶではＤＣ－ＤＣコンバータが実装でき、最大２Ａの電流を供給できます。　フル実装　　基板を大きく見る
詳細は仕様書をご覧ください。　　１２７０ＰＣＢ－２００仕様書
	◆技術的・ソフト的なご質問・詳細は、弊社の担当者がお応えします。　　　株式会社ミクロ電子システムまでご連絡ください。　　　　　ＴＥＬ　０７５－８２２－２８２５　　　　　ＦＡＸ　０７５－８２２－２８２９　　　　　Ｅ－ｍａｉｌ：info@big.microelec.co.jp ※製品は日本国内用ですので、国外では使用できません。 ※製品改良のため外観および仕様を予告なく変更することがあります。
