動画伝送符号化装置
ＮＭ－Ｆ９５０（送信側）
販売終了

・ＩＳＤＮ回線により多地点を接続します。
・ＮＭ－Ｔ４３０より安価です。
・映像５入力１出力
・音声双方向２系統
・接点入力２系統
・接点出力２系統
・操作器による遠隔制御
・安価で安定性の高い遠隔モニタリングを実現します

仕　　　　　様
ＮＭ－Ｆ９５０仕様書
映像入出力	５入力	１出力
映像ＶＴＲ入出力	１入力	１出力
映像入出力形式	ＮＴＳＣ準拠インピーダンスコネクタ ※ＣＶＢＳ（ＮＴＳＣ）方式準拠の映像信号は場合により映像が不安定になることがあります。その場合はＴＢＣ装置等をご使用ください。	ＶＢＳ１ＶＰ／Ｐ７５Ω　不平衡ＲＣＡピン
音声入出力	５入力	１出力
音声入出力形式	レベルインピーダンスコネクタ	－１５ｄＢ１５ＫΩ　不平衡ＲＣＡピン
データポート	ＲＳ－２３２Ｃ伝送速度（カメラ・ＶＴＲ等の制御に利用）	コネクタ　Ｄ－ｓｕｂ９Ｐ　１ポート９６００ｂｉｔ／ｓ
センサー入力	２入力入力形式最低継続時間入力最大通過電流最大電圧	コネクタ　ＨＲＳ４５Ｐより無電圧接点１００ｍＳ５０ｍＡＤＣ１２Ｖ
外部制御出力	２出力出力形式最大許容電流最大印加電圧	コネクタ　ＨＲＳ４５Ｐより無電圧接点１００ｍＡ　以下ＤＣ２４Ｖ
外形寸法	２７０（Ｗ）×６０（Ｈ）×２６０（Ｄ）ｍｍ突起物含まず
重量	約２．６Ｋｇ
電源	ＡＣ１００±１０Ｖ（ＡＣアダプタ使用）消費電力	５０／６０Ｈｚ３０Ｗ
使用環境条件	温度５℃～３５℃ 湿度４５％～８５％（結露しないこと）

ＩＳＤＮ回線符号化装置　仕様
回線インタ－フェース	ＩＮＳネット６４　　直集
伝送速度	５６～１２８ｋｂｉｔ／ｓ
映像入出力信号	ＮＴＳＣコンポジット信号
映像符号化方式	動き補償＋ＤＣＴ　　ＩＴＵ－Ｔ　　Ｈ．２６１準拠
映像符号化速度	３０．４、　６２．４、　６８．８、　９２．８、　１２４．８ｋｂｉｔ／ｓ画質重視：３５２（水平）×２８８（垂直）（最大受信能力１０フレーム／秒）
解像度	動き重視：１７６（水平）×１４４（垂直）（最大受信能力１５フレーム／秒）自社モード：３５２（水平）×２４０（垂直）（最大受信能力１５フレーム／秒）高精細静止画モード：７０４（水平）×４８０（垂直）（独自方式）
音声符号化方式	ＩＴＵ－Ｔ　　Ｇ．７１１準拠（µ－１ａｗ、Ａ－１ａｗ）独自モード：ＡＤＰＣＭ　　３２ｋｂｉｔ／ｓ
音声符号化速度	音声通話時　　　　　　　：６４ｋｂｉｔ／ｓＴＶ電話：Ｇ．７１１時　　　：５６ｋｂｉｔ／ｓＴＶ電話：ＡＤＰＣＭ時　　　：３２ｋｂｉｔ／ｓ
音声・画像通信制御	ＩＴＵ－Ｔ　　Ｈ．２２１、　Ｈ.２３０、　Ｈ．２４２、　Ｈ．３２０準拠
テレビ電話通信モード	①：画像　９２．８ｋｂｉｔ／ｓ、　音声　３２ｋｂｉｔ／ｓ ②：画像　６８．８ｋｂｉｔ／ｓ、　音声　５６ｋｂｉｔ／ｓ ③：画像　３０．４ｋｂｉｔ／ｓ、　音声　３２ｋｂｉｔ／ｓ等

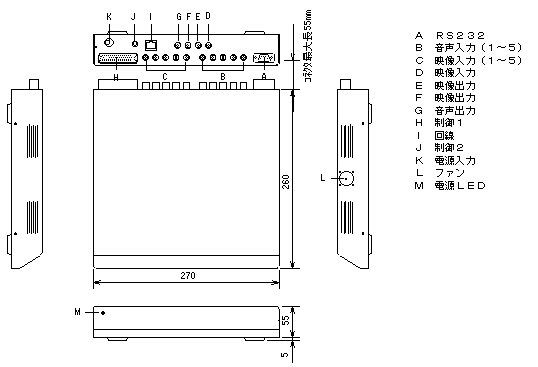

外形寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
