動画伝送符号化装置　ＮＭ－Ｔ４３０
動画伝送符号化装置
ＮＭ－Ｔ４３０
販売終了		 特長
・ＩＳＤＮ回線により多地点を接続します。
・映像５入力
・音声双方向２系統
・接点入力１６系統
・接点出力８系統
・操作器による遠隔制御
・確実で安定性の高い遠隔モニタリングを実現します。
ＰＤＦ版ＮＭ－Ｔ４３０仕様書ＮＭ－Ｔ４３０仕様書
仕　　　　　様
最大映像入力 ５入力
インターフェース ＲＳ－２３２Ｃ
コネクタ
伝送速度		 （符号化装置間通信）
Ｄ－ｓｕｂ１５ピン
９６００ｂｉｔ／ｓ
音声入出力形式 レベル
インピーダンス
コネクタ		 －１０ｄＢ
１０ＫΩ　不平衡
多極コネクタ
映像入出力形式 ＮＴＳＣ準拠
インピーダンス
コネクタ		 ＶＢＳ１ＶＰ／Ｐ
７５Ω　不平衡
ＢＮＣ
出力信号 無電圧接点信号
最大電流
最大耐圧電圧		 ８出力
ＤＣ５００ｍＡ
ＤＣ２４Ｖ
入力信号 フォトカプラー入力
動作電源内蔵
動作最大出力電流
最大加圧電圧		 １６入力
ＤＣ１２Ｖ
ＤＣ２０ｍＡ
ＤＣ２４Ｖ
電源 ＡＣ１００±１０Ｖ
消費電力		 ５０／６０Ｈｚ
４６Ｗ
使用環境条件 温度５℃～３５℃
湿度４５％～８５％
（結露しないこと）
最大外形寸法 ３６０（Ｗ）×１２０（Ｈ）×３４７（Ｄ）ｍｍ
突起物含まず
重量 約８．５Ｋｇ
ＩＳＤＮ回線符号化装置　仕様
回線インタ－フェース ＩＮＳネット６４　　直集
伝送速度 ５６～１２８ｋｂｉｔ／ｓ
映像入出力信号 ＮＴＳＣコンポジット信号
映像符号化方式 動き補償＋ＤＣＴ　　ＩＴＵ－Ｔ　　Ｈ．２６１準拠
映像符号化速度 ３０．４、　６２．４、　６８．８、　９２．８、　１２４．８ｋｂｉｔ／ｓ
画質重視：３５２（水平）×２８８（垂直）
（最大受信能力１０フレーム／秒）
解像度 動き重視：１７６（水平）×１４４（垂直）
（最大受信能力１５フレーム／秒）
自社モード：３５２（水平）×２４０（垂直）
（最大受信能力１５フレーム／秒）
高精細静止画モード：７０４（水平）×４８０（垂直）
（独自方式）
音声符号化方式 ＩＴＵ－Ｔ　　Ｇ．７１１準拠（µ－１ａｗ、Ａ－１ａｗ）
独自モード：ＡＤＰＣＭ　　３２ｋｂｉｔ／ｓ
音声符号化速度 音声通話時　　　　　　　：６４ｋｂｉｔ／ｓ
ＴＶ電話：Ｇ．７１１時　　　：５６ｋｂｉｔ／ｓ
ＴＶ電話：ＡＤＰＣＭ時　　　：３２ｋｂｉｔ／ｓ
音声・画像通信制御 ＩＴＵ－Ｔ　　Ｈ．２２１、　Ｈ.２３０、　Ｈ．２４２、　Ｈ．３２０準拠
テレビ電話通信モード ①：画像　９２．８ｋｂｉｔ／ｓ、　音声　３２ｋｂｉｔ／ｓ
②：画像　６８．８ｋｂｉｔ／ｓ、　音声　５６ｋｂｉｔ／ｓ
③：画像　３０．４ｋｂｉｔ／ｓ、　音声　３２ｋｂｉｔ／ｓ等

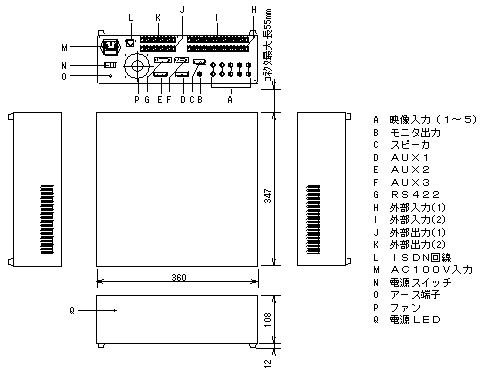

外形寸法図

外形寸法図　ＮＭ－Ｔ４３０

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
