外観&コネクタ
クリックで大きく見ることができます。

液晶１０．１インチワイドビデオモニタ　ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ
１０．１インチ
マルチ入力モニター
液晶ワイドビデオモニタ

ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ

（NM-LCDW101-ATCの後継機種）		 ※マルチ入力モニターとは

NM-CABW101ATC-20　専用モニタカバー(20度)NM-CABW101ATC-20はこちらです。

特長
・ＡＨＤ・ＨＤ-ＴＶＩ・ＨＤ-ＣＶＩ
　ＣＶＢＳ（ＮＴＳＣ）対応
・スルーアウト対応
ＰＤＦ版ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ仕様書ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ仕様書
ＰＤＦ版ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ取扱説明書ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ取扱説明書
仕　　　　　様
ＬＣＤパネル １０．１インチ　ＴＦＴ　ＬＣＤ
解像度 １２８０×８００ドット（１６：１０）
画面表示部寸法 ２１７×１３５ｍｍ
明るさ ３５０ｃｄ／㎡
コントラスト ８００：１
表示色 １６．２Ｍ
バックライト ＬＥＤ　１５，０００時間
目測視野角 Ｒ／Ｌ：６５°　Ｕ：５０°　Ｄ：３０°
マルチ映像切換 自動切換　ＡＨＤ・ＨＤ-ＴＶＩ・ＨＤ-ＣＶＩ
ＣＶＢＳ（ＮＴＳＣ）に対応しています
マルチ映像入力コネクタ ＡＨＤ-ＴＶＩ　入力　ＢＮＣ　入力（音声サポートしていません）終端７５Ω
マルチ映像出力コネクタ ＡＨＤ-ＴＶＩ　出力　ＢＮＣ　出力　メイン電源ＯＮであること
（内部にアンプ内臓）
映像入力型式 ＣＶＢＳ（ＮＴＳＣ）／ＰＡＬ　自動切換
映像入力規格 １．０Ｖｐ／ｐ　ＶＢＳ　７５Ω
音声入力規格 モノラル　－１０～－２０ｄＢ
ＦＵＬＬ　ＨＤ入力型式 ＨＤＭＩ（ＨＤＭＩ規格準拠）
ＦＵＬＬ　ＨＤ入力コネクタ ＨＤＭＩコネクタ
パソコン入力型式 アナログＲＧＢ
パソコン入力コネクタ ＶＧＡ　（Ｄ－Ｓｕｂ　１５Ｐ）
映像入力コネクタ １入力　ＢＮＣ　入力
音声入力コネクタ ミニジャック　入力
モニタスピーカ スピーカ内蔵（約１Ｗ）
電源 ＤＣ１２Ｖ　５Ａ
消費電力 １０Ｗ
使用環境条件 ０℃～＋４５℃（結露なきこと）
取付規格 ＶＥＳＡ規格（７５ｍｍ×７５ｍｍ）
本体外形寸法 ２５５（Ｗ）×１７４（Ｈ）×４８（Ｄ）ｍｍ
重量 １．７Ｋｇ
付属品 ＡＣアダプタ
リモコン

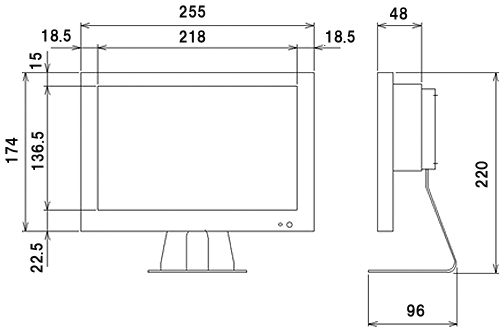

外形寸法図

液晶１０．１インチワイドマルチ入力ビデオモニタＮＭ－ＬＣＤＷ１０Ｓ－ＡＴＣ外形寸法図

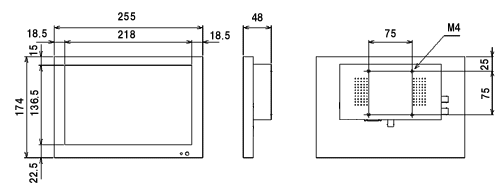

実測寸法図

ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ　実測寸法図
実測寸法はモニタ個々により誤差±０．５ｍｍになります。
ＰＤＦ版ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ実測寸法図ＮＭ－ＬＣＤＷ１０１Ｓ－ＡＴＣ実測寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
