外観&コネクタ
クリックで大きく見ることができます。

液晶１５．６インチワイドビデオモニタ　ＮＭ－ＬＣＤＷ１５６－ＡＴＣ
１５．６インチ
マルチ入力モニター
液晶ワイドビデオモニタ

ＮＭ－ＬＣＤＷ１５６－ＡＴＣ		 ※マルチ入力モニターとは

NM-CABW156ATC-20　専用モニタカバー(20度)NM-CABW156ATC-20はこちらです。

特長
・ＡＨＤ・ＨＤ-ＴＶＩ・ＨＤ-ＣＶＩ
　ＣＶＢＳ（ＮＴＳＣ）対応
・スルーアウト対応
ＰＤＦ版ＮＭ－ＬＣＤＷ１５６－ＡＴＣ仕様書ＮＭ－ＬＣＤＷ１５６－ＡＴＣ仕様書
ＰＤＦ版ＮＭ－ＬＣＤＷ１５６－ＡＴＣ取扱説明書ＮＭ－ＬＣＤＷ１５６－ＡＴＣ取扱説明書
仕　　　　　様
ＬＣＤパネル １５．６インチ　ＴＦＴ　ＬＣＤ
解像度 １９２０×１０８０ドッ（１６：９）
画面表示部寸法 ３４４．２×１９３．５ｍｍ
明るさ ４００ｃｄ／㎡
コントラスト ５００：１
表示色 １６．２Ｍ
バックライト ＬＥＤ　５０，０００時間
目測視野角 Ｒ／Ｌ：６５°　Ｕ：５０°　Ｄ：３０°
マルチ映像切換 自動切換　ＡＨＤ・ＨＤ-ＴＶＩ・ＨＤ-ＣＶＩ
ＣＶＢＳ（ＮＴＳＣ）に対応しています
マルチ映像入力コネクタ ＡＨＤ-ＴＶＩ　入力　ＢＮＣ　入力（音声サポートしていません）終端７５Ω
マルチ映像出力コネクタ ＡＨＤ-ＴＶＩ　出力　ＢＮＣ　出力　メイン電源ＯＮであること
（内部にアンプ内臓）
ＨＤ入力型式 ＨＤＭＩ（ＨＤＭＩ規格準拠）
ＨＤ入力コネクタ Ｆｕｌｌ　ＨＤ（ＨＤＭＩコネクタ）
パソコン入力型式 アナログＲＧＢ　：　ＤＶＩ－Ｄ
パソコン入力コネクタ ＶＧＡ　（Ｄ－Ｓｕｂ　１５Ｐ）：　ＤＶＩ－Ｄ
音声入力規格 ステレオ　－１０～－２０ｄＢ
音声入力コネクタ ＲＣＡピン　入力（Ｌ、Ｒ）　ＶＧＡ入力に対応
ラインモニタ出力 複式ミニジャック　－１０～－２０ｄＢ
モニタスピーカ スピーカ　内蔵×２（約１Ｗ）
電源 ＤＣ１２Ｖ　５Ａ
消費電力 ２０Ｗ
使用環境条件 ０℃～＋４５℃（結露なきこと）
取付規格 ＶＥＳＡ規格（１００ｍｍ×１００ｍｍ）
本体外形寸法 ３８２（Ｗ）×２３４（Ｈ）×４６（Ｄ）ｍｍ
重量 ３．３Ｋｇ
付属品 ＡＣアダプタ　リモコン　ＶＧＡケーブル

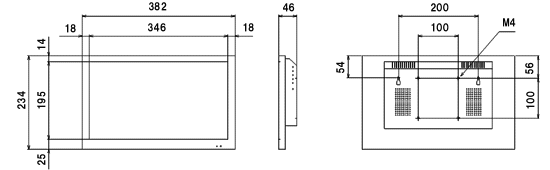

外形寸法図

液晶１５．６インチワイドマルチ入力ビデオモニタＮＭ－ＬＣＤＷ１５６－ＡＨＤ／ＨＤＭＩ外形寸法図

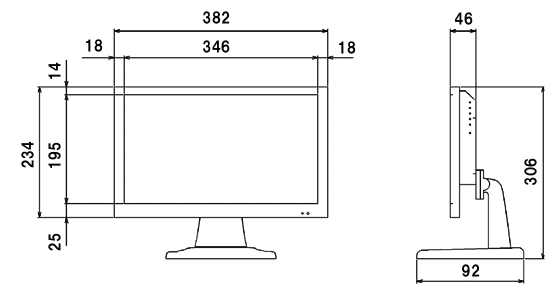

実測寸法図

ＮＭ－ＬＣＤＷ１５６－ＡＴＣ　実測寸法図
実測寸法はモニタ個々により誤差±０．５ｍｍになります。
ＰＤＦ版ＮＭ－ＬＣＤＷ１５６－ＡＴＣ実測寸法図ＮＭ－ＬＣＤＷ１５６－ＡＴＣ実測寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
