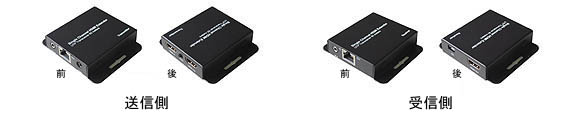

ＮＭ－ＨＤＭＩ－ＵＴＰＴＸＲＸ

ＨＤＭＩ　ＵＴＰ延長器
販売終了

ＨＤＭＩ信号をＬＡＮケーブルで延長できます。
ＨＤＭＩ信号ＵＴＰケーブル（Ｃａｔ５Ｅ／Ｃａｔ６）で約５０ｍ延長できます。
送信側にはＨＤＭＩ増設コネクターがあります。（ＨＤＭＩ分配器は必要ありません。）
送信側のＤＣ５Ｖ電源にて受信側にも供給されますので
受信側には電源供給の必要がありません。

仕　　　　　様
ＮＭ－ＨＤＭＩ－ＵＴＰＴＸＲＸ仕様書
信号入力型式	ＨＤＭＩ　インタフェース
信号伝送形式	ツイストペアビデオ伝送
伝送配線形式	ＵＴＰ（Ｃａｔ５Ｅ／Ｃａｔ６）
伝送距離	５０ｍ
信号入出力コネクタ	ＲＪ４５
映像入力コネクタ	ＨＤＭＩ　コネクタ
映像出力コネクタ	ＨＤＭＩ　コネクタ
映像解像度	１０８０Ｐ／１０８０Ｉ
電源	ＤＣ５Ｖ　２Ａ
消費電力	１０Ｗ
使用環境条件	－１０℃～＋４５℃（結露なきこと）
本体外形寸法	送信側：７９．５（Ｗ）×６８（Ｈ）×１６．５（Ｄ）ｍｍ受信側：７９．５（Ｗ）×６８（Ｈ）×１６．５（Ｄ）ｍｍ
重量	送信側１３３ｇ　：　受信側１３３ｇ
付属品	ＡＣアダプタ

※製品はダファー社の製品を動作確認した商品です。

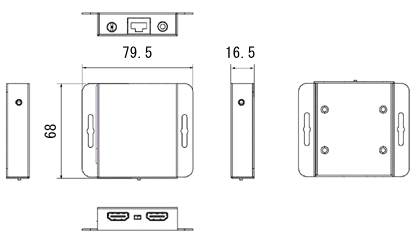

外形寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
