１５．６インチ
液晶ワイドビデオモニタ
ＮＭ－ＬＣＤＷ１５６－ＩＰ８
販売終了 |
・最大表示カメラ台数 ８台
・画面表示 １、４、６、８、９画面
・外部ＵＳＢＨＤＤで録画、再生 |
 ＮＭ－ＬＣＤＷ１５６－ＩＰ８仕様書 |
| 仕 様 |
| ＬＣＤパネル |
１５．６インチ ＴＦＴ ＬＣＤ |
| 解像度 |
１９２０×１０８０ドット |
| 画面表示部寸法 |
３４６×１９５ｍｍ |
| アスペクト比 |
１６：９ |
| 明るさ |
３００ｃｄ／㎡ |
| コントラスト |
５００：１ |
| 表示色 |
１６．２Ｍ |
| バックライト |
ＬＥＤ ５０，０００時間 |
| 目測視野角 |
Ｒ／Ｌ：６５° Ｕ／Ｄ：６０° |
| ＨＤＭＩ入力 |
ＨＤＭＩ １０８０Ｐ対応 ＊１ |
| パソコンＶＧＡ入力 |
アナログＲＧＢ １９２０×１０８０対応 Ｄ－Ｓｕｂ１５Ｐ |
| パソコンＤＶＩ入力型式 |
ＤＶＩ－Ｄ １９２０×１０８０対応 |
| 音声入力コネクタ |
ＶＧＡ、ＤＶＩ－Ｄ入力時対応 ＲＣＡピン×２ |
| 音声出力コネクタ |
複式ミニジャック －１０～－２０ｄＢ 出力 |
| ＩＰビデオサポート |
8×(1280*960)+sub(640*480)+4Ref+1Play
8×(1920*1080)+sub(640*480)+2Ref+1Play
8×(720*576)+sub(352*288)+2Ref+8Play
8×(1280*720)+sub(640*360)+1Ref+4Play
8×(1280*960)+sub(720*576)+2Ref+1Play
8×(1920*1080)+sub(720*576)+4Ref+1Play
4×(1920*1080)+sub(720*576)+4Ref+1Play |
| イーサネット |
ＲＪ－４５ １０Ｍ／１００Ｍ 接続 ＴＣＰ／ＩＰ
ＤＨＣＰ、ＤＮＳ、ＨＴＴＰ、ＳＭＴＰ |
| ｅ－ＳＡＴＡ |
１ポート （録画、再生機能があり、下記詳細） |
| ＵＳＢ |
２ポート ＵＳＢ２．０（録画、再生機能があり、下記詳細） |
| モニタスピーカ |
スピーカ内蔵×２（約１Ｗ） |
| 電源 |
ＤＣ１２Ｖ ５Ａ |
| 消費電力 |
２４Ｗ |
| 使用環境条件 |
０℃～＋４０℃（結露なきこと） |
| 取付規格 |
ＶＥＳＡ規格（１００ｍｍ×１００ｍｍ） |
| 本体外形寸法 |
３８２（Ｗ）×２３４（Ｈ）×４６（Ｄ）ｍｍ |
| 重量 |
３．２Ｋｇ |
| 付属品 |
ＡＣアダプタ
リモコン
ＶＧＡケーブル
マウス |
＊１接続される機器によっては表示されないこともございます。あらかじめご了承ください。
※モニタ取付金具などのマウントはＶＥＳＡ規格に対応しています。 １００ｍｍ×１００ｍｍ
| 録画、再生機能について |
・ＵＳＢ２．０規格準拠 ２ポート（推奨：ＵＳＢＨＤＤ・マウス）
・ＵＳＢＨＤＤ（４ＴＢ）にて、ＩＰカメラ８台×約２．５週間分の映像が録画できます。
映像設定により録画可能時間は変わります。
（弊社独自による実測値です。）
・ｅ-ＳＡＴＡを標準装備していますので、ＵＳＢＨＤＤ（４ＴＢ）と合わせて約１ヶ月間の映像が録画できます。
・複数ＰＣからの同時アクセスも可能です。
同時に接続するとＬＡＮのトラフィック量増加により再生処理が落ちます。
・再生時は、カメラ選択・カレンダー・タイムライン・映像再生アイコンをマウス操作できます。
・録画映像の再生及び逆再生は最大３２倍速まで可能です。
再生速度は、１・２・４・８・１６・３２倍速の６段階設定できます。
※録画再生については、録画時のＩＰビデオサポートの設定に依存しますのでご注意ください。 |

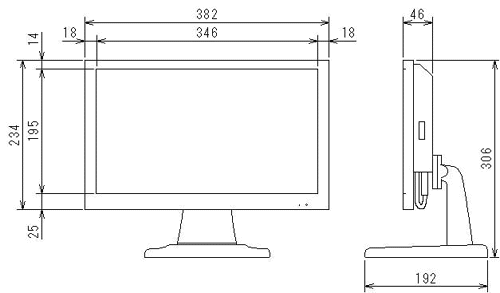

| 外形寸法図 |
|

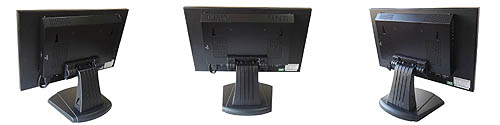

| 外形写真 |
|
※製品は日本国内用ですので、国外では使用できません。
※製品改良のため外観および仕様を予告なく変更することがあります。
|
