１５．６インチ液晶ビデオモニタＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ
１５．６インチ
液晶ワイドビデオモニタ
ＨＤ－ＳＤＩ対応
ＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ
（ビデオＰＣ対応型）

販売終了		 特長
・ＨＤＭＩモニタ
・ＨＤＭＩ規格準拠
・液晶15.6インチ（1920×1080ドット）
・ビデオモニタ（ＣＶＢＳ（ＮＴＳＣ）対応）
・パソコンモニタ
（アナログＲＧＢ対応：Ｆｕｌｌ　ＨＤ）
・自立スタンドを外し壁に掛けられます。

壁面取付金具（カバー無し）
　　（モニタ傾斜角度　１０°、１５°、２０°）
　　ＮＭ－ＫＧ１０－Ａ
ＰＤＦ版ＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ仕様書ＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ仕様書
仕　　　　　様
ＬＣＤパネル １５．６インチ　ＴＦＴ　ＬＣＤ
解像度 １９２０×１０８０ドット
画面表示部寸法 ３４４．２×１９３．５ｍｍ（１６：９）
明るさ ３００ｃｄ／㎡
コントラスト ５００：１
表示色 ２６２Ｋ
バックライト ＬＥＤ　１５，０００時間
目測視野角 Ｒ／Ｌ：７０°　Ｕ／Ｄ：６０°
パソコン入力解像度 １９２０×１０８０　＊１
映像入力型式 ＣＶＢＳ（ＮＴＳＣ）／ＰＡＬ　自動切換
映像入力規格 １．０Ｖｐ／ｐ　ＶＢＳ　７５Ω　自動終端
音声入力規格 ステレオ　－１０～－２０ｄＢ
パソコン入力型式 アナログＲＧＢ：Ｆｕｌｌ　ＨＤ（ＨＤＭＩ規格準拠）
パソコン入力コネクタ ＶＧＡ（Ｄ－Ｓｕｂ１５Ｐ）：Ｆｕｌｌ　ＨＤ
（ＨＤＭＩコネクタ）　×２入力
映像入力コネクタ １入力　ＢＮＣ　入力
音声入力コネクタ ２入力　ＲＣＡ　ステレオ　Ｌ／Ｒ　入力
映像出力コネクタ １入力　ＢＮＣ　出力
ＳＤＩ　入力規格 ＨＤ－ＳＤＩ[ＳＭＰＴＥ２９２Ｍ]，
（３Ｇ－ＳＤＩ，　ＳＤ－ＳＤＩ）　＊１
ＳＤＩ　対応規格 [ＨＤ]７２０Ｐ　５０／６０Ｈｚ，１０８０ｉ　５０／６０Ｈｚ，
１０８０Ｐ　５０／６０Ｈｚ，（３Ｇ，ＳＤ）
ＳＤＩ　映像帯域幅 ２．９７Ｇｐｂｓ＆２．９７５／１．００１Ｇｐｂｓ
ＳＤＩ　入力コネクタ １入力　ＢＮＣ　入力
ＳＤＩ　出力コネクタ 1入力　ＢＮＣ　出力
モニタスピーカ スピーカ内蔵ステレオ（約１Ｗ）
電源 ＤＣ１２Ｖ　５Ａ
消費電力 ２０Ｗ
使用環境条件 －１０℃～＋４０℃（結露無き事）
本体外形寸法 ３８４（Ｗ）×２３３（Ｈ）×４６（Ｄ）ｍｍ
重量 ２．７Ｋｇ
付属品 ＡＣアダプタ　ＤＣ１２Ｖ　５Ａ
リモコン
ＶＧＡケーブル

＊１接続される機器によっては表示されない場合がありますので、
ＨＤ－ＳＤＩをご使用の際は、ご相談ください。
※モニタ取付金具などのマウントはＶＥＳＡ規格に対応しています。
１００ｍｍ×１００ｍｍ（自立スタンド取り外し時）

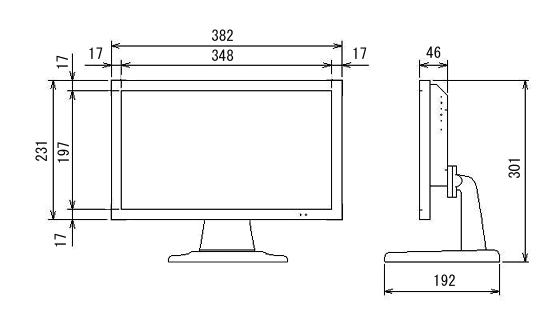

外形寸法図

液晶１５．６インチワイドビデオモニタＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ外形寸法図

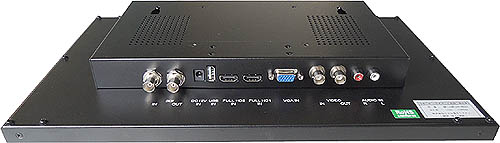

外形写真



ＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ　背面写真　　　　　ＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ　背面写真　　　　　ＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ　背面写真



コネクタ部分
ＮＭ－ＬＣＤＷ１５６Ａ－ＨＤＳＤＩ　コネクタ部分

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
