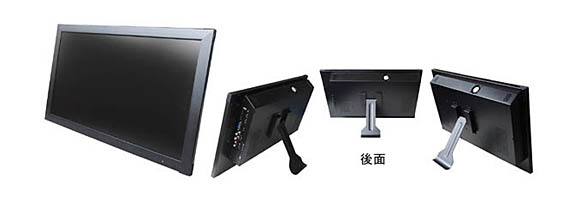

NM-LCDW215-HDR　21.5インチ液晶ワイドモニタ（ＨＤＲ内蔵）
ＮＭ－ＬＣＤＷ２１５－ＨＤＲ

２１．５インチワイドモニタ（ＨＤＲ内蔵）
HD-CVI／IP／アナログ入力　４チャンネルHDR搭載

販売終了
ＰＤＦ版ＮＭ－ＬＣＤＷ２１５－ＨＤＲ仕様書ＮＭ－ＬＣＤＷ２１５－ＨＤＲ仕様書
仕　　　　　様
モニタ機能
ＬＣＤパネル ２１．５インチ　ＴＦＴ　ＬＣＤ
解像度・映像表示範囲 １９２０×１０８０ドット　・　４７６ｍｍ×２６８ｍｍ
明るさ・コントラスト・表示色 ２５０ｃｄ／㎡　・　３０００：１　・　１６．７Ｍ
バックライト ＬＥＤ　３０，０００時間
目測視野角 Ｒ／Ｌ：８０°　Ｕ／Ｄ：８０°
ＨＤＭＩ入力 ＨＤＭＩコネクタ　２　（内１回路外部にてＨＤＲに接続）　＊１
パソコン入力型式 アナログＲＧＢ　ＨＤＭＩ
パソコン入力コネクタ ＶＧＡ　Ｄ－Ｓｕｂ１５Ｐ：Ｆｕｌｌ　ＨＤ（ＨＤＭＩ規格準拠）
映像入力規格（スルーアウト出力） １．０Ｖｐ／ｐ　ＶＢＳ　７５Ω　ＢＮＣ入出力コネクタ　各１　自動終端
音声入力コネクタ ＲＣＡ　ピン　２　（ステレオ　Ｌ　Ｒ）
音声入力レベル －１０ｄＢ～－２０ｄＢ
モニタスピーカー スピーカー内臓　ステレオ（約２Ｗ）
ＨＤＲ機能
ＨＤＲ映像入力 ４ｃｈ（ＨＤ－ＣＶＩ、ＩＰ、
ＣＶＢＳ（ＮＴＳＣ）カメラ混在可能）
表示解像度・録画解像度 １０８０Ｐ（１９２０×１０８０）　・　フレームレイト　最大３０ｆｐｓ／１０８０Ｐ
ネットワーク端子・ネットワーク機能 ＲＪ－４５（１０Ｍ／１００Ｍ／１０００Ｍ）１ｃｈ　・
ＨＴＴＰ　ＴＣＰ／ＩＰ　ＤＤＮＳ　ＮＴＰ等
ＨＤＤ 標準２ＴＢ（最大８ＴＢ）
バックアップ ＵＳＢ、ネッコワーク
電源 ＤＣ１２Ｖ　５Ａ
消費電力 ５０Ｗ
使用環境条件 ０℃～＋４０℃（結露なきこと）
取付規格 ＶＥＳＡ規格（200mm×200mm）（100mm×100mm）（75mm×75mm）
本体外形寸法 ５３３（Ｗ）×３２４（Ｈ）×８２（Ｄ）ｍｍ
重量 ６．８Ｋｇ（内　スタンド　４００ｇ）
付属品 ＡＣアダプタ　　ＨＤＭＩケーブル

＊１接続される機器によっては、表示されない場合がありますので
ＨＤＭＩをご使用の際はご相談ください。

※モニタ取付金具などのマウントはＶＥＳＡ規格に対応しています。
７５ｍｍ（自立スタンド取付時）１００ｍｍ、２００ｍｍ（自立スタンド取り外し時）

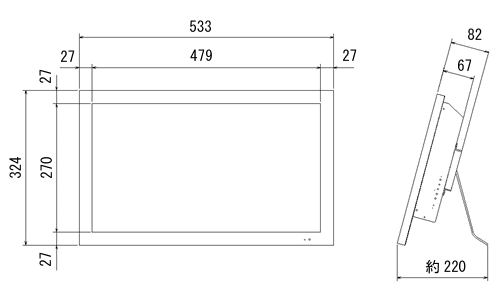

外形寸法図

NM-LCDW215-HDR　HDMIモニタ　外形寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
