外観&コネクタ
クリックで大きく見ることができます。

２１．５インチ液晶ワイドビデオモニタ　ＮＭ－ＬＣＤＷ２１５Ａ
２１．５インチ
液晶ワイドビデオモニタ

ＮＭ－ＬＣＤＷ２１５Ａ
（ビデオＰＣ対応型）
販売終了
後継機種はNM-LCDW215HMEになります。

20度ワイドモニタカバーは
受注生産になります。
お問い合わせください。		 21.5インチ液晶ワイドビデオモニタ
特長
・ＨＤＭＩモニタ
・ＨＤＭＩ規格準拠
・液晶２１．５インチ（1920×1080ドット）
・ビデオモニタ（ＣＶＢＳ（ＮＴＳＣ）対応）
・パソコンモニタ
（アナログＲＧＢ対応：Ｆｕｌｌ　ＨＤ）
・自立スタンドを外し壁に掛けられます。
ＰＤＦ版ＮＭ－ＬＣＤＷ２１５Ａ仕様書ＮＭ－ＬＣＤＷ２１５Ａ仕様書
ＰＤＦ版ＮＭ－ＬＣＤＷ２１５Ａ取扱説明書ＮＭ－ＬＣＤＷ２１５Ａ取扱説明書
仕　　　　　様
ＬＣＤパネル ２１．５インチ　ＴＦＴ　ＬＣＤ
解像度 １９２０×１０８０ドット
画面表示部寸法 ４７６．６×２６８．１ｍｍ（１６：９）
明るさ ２５０ｃｄ／㎡
コントラスト ３０００：１
表示色 １６．７Ｍ
バックライト ＬＥＤ　３０，０００時間
目測視野角 Ｒ／Ｌ：８０°　Ｕ／Ｄ：８５°
パソコン入力解像度 １９２０×１０８０ドット　＊１
映像音声入力数 映像音声　１入力
映像入力型式 ＣＶＢＳ（ＮＴＳＣ）／ＰＡＬ　自動切換
映像入力規格 １．０Ｖｐ／ｐ　ＶＢＳ　７５Ω　自動終端
音声入力規格 －１０～－２０ｄＢ
パソコン入力型式 アナログＲＧＢ：Ｆｕｌｌ　ＨＤ（ＨＤＭＩ規格準拠）
パソコン入力コネクタ ＶＧＡ：Ｆｕｌｌ　ＨＤ　２入力（ＨＤＭＩコネクタ）
映像入力コネクタ １入力　ＢＮＣ　入力
映像出力コネクタ １入力　ＢＮＣ　出力
音声入力コネクタ ＲＣＡピン入力（ステレオ　Ｌ、Ｒ）
モニタスピーカ スピーカ内蔵（約１Ｗ）
電源 ＤＣ１２Ｖ　５Ａ
消費電力 ２２Ｗ
使用環境条件 ０℃～＋４０℃（結露なきこと）
取付規格 ＶＥＳＡ規格（１００ｍｍ×１００ｍｍ）
本体外形寸法 ５３３（Ｗ）×３２４（Ｈ）×６２（Ｄ）ｍｍ
重量 ５．４Ｋｇ
付属品 ＡＣアダプタ　
リモコン
ＶＧＡケーブル

＊１接続される機器によっては表示されないこともございます。あらかじめご了承ください。
※モニタ取付金具などのマウントはＶＥＳＡ規格に対応しています。
１００ｍｍ×１００ｍｍ（自立スタンド取り外し時）

外形寸法図

２１．５インチ液晶ビデオモニタＮＭ－ＬＣＤＷ２１５Ａ外形寸法図
外形写真

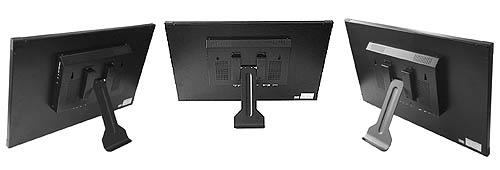

背面

ＮＭ－ＬＣＤＷ２１５Ａ　背面写真

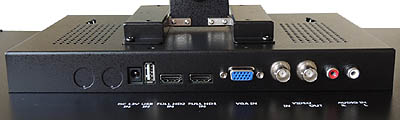

コネクタ部分
ＮＭ－ＬＣＤＷ２１５Ａ　コネクタ部分

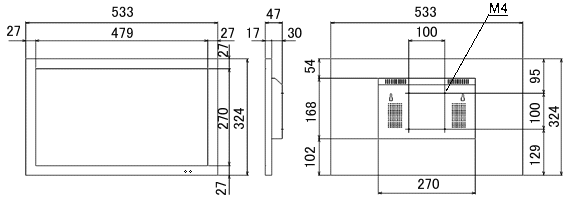

実測寸法図

ＮＭ－ＬＣＤＷ２１５Ａ　実測寸法図

モニタの四隅に粘着の黒テープが貼られています。
厚さ約0.5mm込みの寸法になります。。

実測寸法はモニタ個々により誤差±0.5mmになります。
ＰＤＦ版ＮＭ－ＬＣＤＷ２１５Ａ実測寸法図ＮＭ－ＬＣＤＷ２１５Ａ実測寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
